Disjoncteur différentiel ou divisionnaire : quel rôle pour protéger les personnes et les biens ?

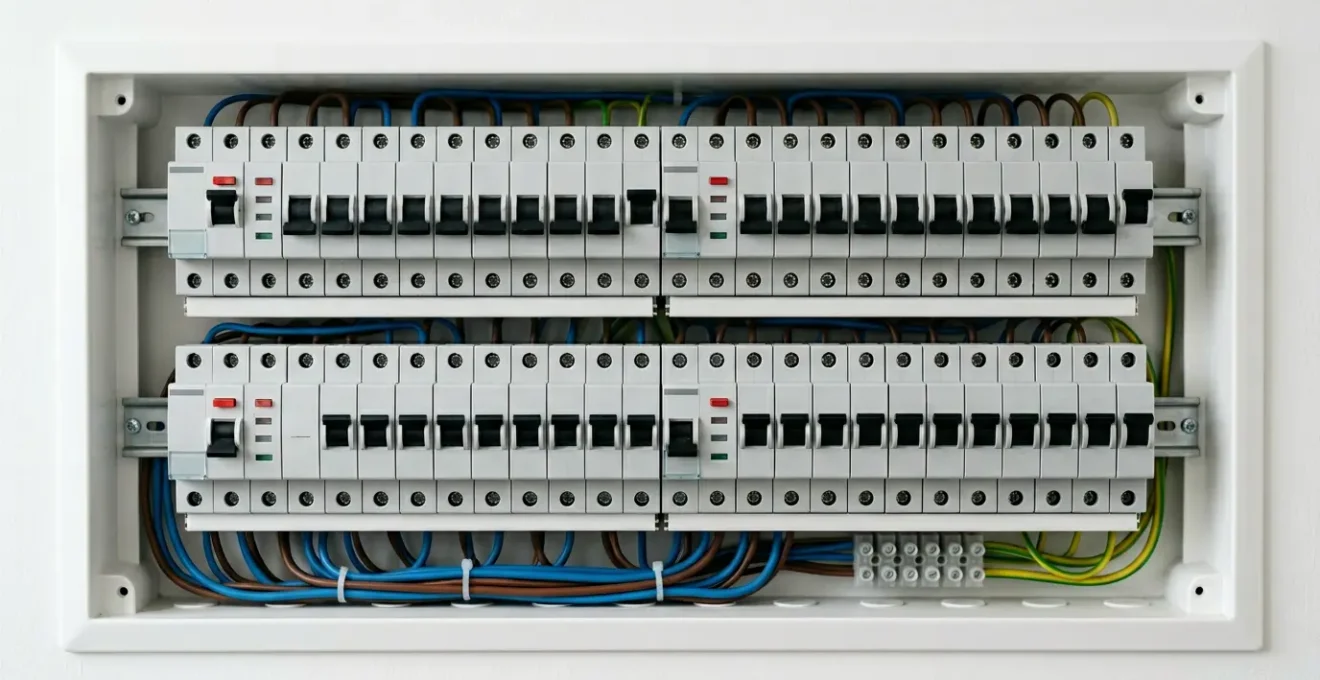

Vous êtes devant votre tableau électrique, un écheveau de fils et une rangée de modules aux sigles abscons. En tant qu’autoconstructeur, la pression est double : faire les choses correctement pour que tout fonctionne, mais surtout, garantir une sécurité absolue. La peur de l’erreur, celle qui peut avoir des conséquences dramatiques, est omniprésente. On vous parle de norme NF C 15-100, de calibres, de types A ou AC, et il est facile de se noyer dans un jargon technique qui semble déconnecté de la réalité pratique du câblage.

Le véritable enjeu, au-delà de la conformité administrative, est la prévention de risques bien réels. Les statistiques sont formelles : les installations électriques défaillantes sont une cause majeure de sinistres. Pourtant, la solution n’est pas d’apprendre par cœur des tableaux de correspondance sans les comprendre. Une telle approche mène à des erreurs critiques, comme surdimensionner un disjoncteur ou choisir le mauvais type de différentiel, créant une illusion de sécurité qui est en réalité une bombe à retardement.

Cet article adopte une approche différente. Oublions les recettes toutes faites. En tant qu’électricien rigoureux, mon objectif est de vous transmettre la logique physique qui sous-tend la norme. Nous allons décortiquer le rôle de chaque composant, non pas comme une contrainte, mais comme un outil de protection intelligent. Vous comprendrez pourquoi un disjoncteur de 20A sur un circuit d’éclairage est une hérésie dangereuse, pourquoi un lave-linge exige un différentiel de Type A, et comment votre tableau peut devenir un outil de diagnostic précis en cas de problème. En maîtrisant ces principes, vous ne serez plus un simple exécutant, mais un concepteur averti de votre propre sécurité.

Pour vous guider dans cette montée en compétence, cet article est structuré pour répondre aux questions les plus critiques que se pose tout autoconstructeur face à son tableau. Chaque section est une étape vers une maîtrise complète et raisonnée de votre installation.

Pourquoi mettre un 20A sur un circuit éclairage est interdit et dangereux ?

C’est une erreur classique de l’autoconstructeur débutant : penser « qui peut le plus, peut le moins » et installer un disjoncteur de 20A sur un circuit d’éclairage en se disant qu’il sera « mieux protégé ». C’est une erreur de raisonnement fondamentale qui inverse la logique de sécurité. Le disjoncteur divisionnaire ne protège pas l’appareil (l’ampoule), mais le câble électrique dans le mur. La norme NF C 15-100 impose une section de fil de 1.5 mm² pour les circuits d’éclairage. Or, un fil de cette section ne peut supporter en toute sécurité qu’un courant maximal de 16A, et est idéalement protégé par un disjoncteur de 10A.

En installant un disjoncteur de 20A, vous créez une situation où le câble peut être traversé par un courant de 19A sans que le disjoncteur ne réagisse. Le fil, agissant alors comme une résistance, va s’échauffer dangereusement. C’est l’effet Joule dans toute sa splendeur : l’énergie se dissipe sous forme de chaleur, pouvant faire fondre l’isolant du câble, créer un court-circuit dans la cloison et, ultimement, déclencher un incendie. Le disjoncteur est le fusible intelligent du circuit ; son calibre doit être strictement inférieur ou égal à ce que le câble peut endurer.

Ce risque n’est pas théorique. En France, la négligence dans le dimensionnement des protections est une cause directe de sinistres. Selon les données disponibles, près d’un quart des incendies domestiques sont d’origine électrique. Choisir le bon calibre n’est donc pas une simple conformité administrative, c’est l’acte de protection le plus élémentaire pour la sécurité de votre habitation et de ses occupants.

Type A ou Type AC : quel différentiel choisir pour protéger votre lave-linge ?

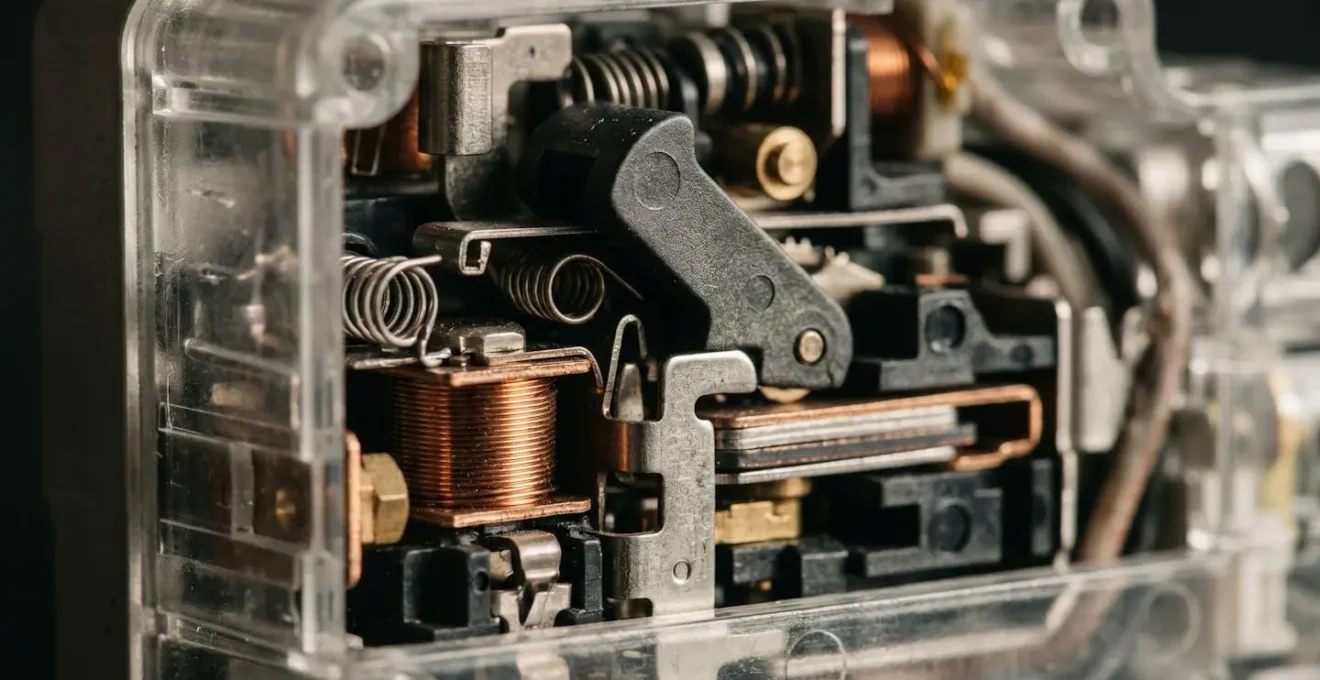

Voici une autre subtilité cruciale de la norme NF C 15-100, souvent mal comprise : le choix entre un interrupteur différentiel de Type AC et un de Type A. Le premier, le Type AC, est conçu pour détecter les fuites de courant de forme sinusoïdale « classique », typiques des circuits résistifs comme l’éclairage ou les radiateurs de première génération. Cependant, nos maisons sont désormais remplies d’appareils (lave-linge, plaques à induction, sèche-linge) dont l’électronique de puissance (variateurs, redresseurs) peut générer des fuites de courant d’une nature différente, avec une composante continue.

Le problème majeur est que le différentiel de Type AC est « aveugle » à ce type de fuite. Un courant de défaut dangereux pourrait traverser la carcasse de votre lave-linge sans que la protection ne se déclenche, vous exposant à un risque d’électrocution. Seul le différentiel de Type A (ou ses évolutions, les types F et B) est équipé pour détecter ces courants de fuite à composante continue et couper l’alimentation. La norme est donc sans équivoque : les circuits spécialisés pour le lave-linge, les plaques de cuisson et la borne de recharge pour véhicule électrique doivent impérativement être protégés par un interrupteur différentiel de Type A au minimum.

Comme le précise clairement la documentation des fabricants d’appareillage, cette distinction est au cœur de la protection des personnes. Le choix ne relève pas de la préférence, mais d’une obligation technique dictée par la nature des charges connectées. Comme le rappelle la documentation technique de Legrand, ignorer cette règle revient à laisser une faille de sécurité béante dans votre installation.

Le différentiel Type AC est ‘aveugle’ aux courants de fuite à composante continue générés par l’électronique moderne. Seul le Type A (ou F/B) est capable de les détecter.

– Documentation technique Legrand, Guide NF C 15-100 pour les professionnels

Comment savoir si c’est l’appareil ou le circuit qui fait sauter le disjoncteur ?

Un disjoncteur qui saute est un signal, pas une fatalité. C’est votre installation qui vous parle et vous informe d’une anomalie. La première étape est de ne pas paniquer et de procéder avec méthode, comme le ferait un professionnel. Il faut isoler la cause du problème, qui peut être une surcharge, un court-circuit, ou un défaut d’isolement sur un appareil. La question est : le problème vient-il du câblage (le circuit) ou d’un équipement branché dessus (l’appareil) ?

La méthode de diagnostic par élimination est la plus rigoureuse. Si un disjoncteur divisionnaire saute, cela indique une surintensité (trop d’appareils puissants en même temps) ou un court-circuit. Si c’est l’interrupteur différentiel qui saute, il s’agit d’une fuite de courant, souvent causée par un appareil défectueux dont une partie électrique est en contact avec sa carcasse métallique. Votre rôle est de jouer les détectives en suivant une procédure logique pour identifier le coupable sans prendre de risques.

Le pire réflexe serait de réarmer le disjoncteur en boucle sans chercher à comprendre. Un déclenchement est un mécanisme de protection qui a fonctionné. Forcer son réarmement, c’est ignorer l’alerte et s’exposer au risque qui a été initialement détecté (incendie ou électrocution). Adopter une démarche structurée est la seule approche sécuritaire.

L’erreur du serrage insuffisant des bornes qui provoque l’échauffement et l’incendie

C’est l’un des risques les plus sournois et les plus sous-estimés lors de la réalisation d’un tableau électrique : le serrage des bornes. Un serrage insuffisant sur une borne de disjoncteur ou de bornier ne crée pas un court-circuit immédiat. Il crée un mauvais contact. Pour l’électricité, ce mauvais contact agit comme un goulot d’étranglement : les électrons peinent à passer, ce qui génère une résistance localisée. Par effet Joule, cette résistance transforme l’énergie électrique en chaleur intense.

Ce « point chaud » peut atteindre des températures très élevées, bien au-delà de ce que le plastique du disjoncteur peut supporter. Le processus est lent et silencieux. Le plastique commence par se déformer, puis noircit, et finit par fondre, voire s’enflammer. C’est une cause majeure d’incendies d’origine électrique qui démarrent directement dans le tableau. Le danger est d’autant plus grand qu’aucun disjoncteur ne peut détecter ce type de défaut : ce n’est ni une surcharge, ni un court-circuit, ni une fuite de courant. C’est une défaillance purement mécanique.

La solution est la rigueur. Les fabricants d’appareillage spécifient un couple de serrage précis (exprimé en Newton-mètre, N.m) pour chaque borne. L’utilisation d’un tournevis dynamométrique, bien que non obligatoire pour un particulier, est la seule garantie d’appliquer la force juste : ni trop faible (risque de point chaud), ni trop forte (risque d’endommager la cage de la borne ou le conducteur). Pour l’électricien rigoureux, un « clic » de tournevis dynamométrique est le son de la sécurité. À défaut, le serrage doit être ferme et contrôlé, et il est impératif de vérifier le serrage de toutes les bornes après quelques jours de fonctionnement, une fois que l’installation a « vécu » et que les matériaux se sont tassés.

Quand installer un détecteur d’arc (AFDD) pour une protection maximale (chambres, bois) ?

Le détecteur de défauts d’arc, ou AFDD (Arc Fault Detection Device), représente une nouvelle génération de protection électrique, encore plus fine que les disjoncteurs traditionnels. Son rôle est de détecter un phénomène très particulier et dangereux : l’arc électrique. Un arc n’est ni un court-circuit franc, ni une surcharge. Il s’agit d’une série de micro-étincelles qui se produisent entre deux conducteurs mal connectés, ou lorsqu’un câble est endommagé (écrasé par un meuble, rongé, cloué par erreur).

Ces arcs génèrent une chaleur extrêmement intense et localisée, capable d’enflammer instantanément les matériaux isolants environnants (plastique, bois, papier). Le danger est que le courant de défaut est souvent trop faible pour être détecté par un disjoncteur magnétothermique classique. L’AFDD, lui, analyse en permanence la « signature » du courant et est capable d’identifier la perturbation caractéristique d’un arc électrique et de couper le circuit avant que l’incendie ne se déclare.

En France, la norme NF C 15-100 recommande fortement l’installation d’AFDD dans certaines situations à risque élevé : les chambres à coucher (protection pendant le sommeil), les locaux avec une forte présence de matériaux combustibles (charpentes en bois, bibliothèques), ou les circuits alimentant des appareils contenant des moteurs (aspirateurs, machines-outils) dont l’usure peut provoquer des arcs. L’AFDD ne remplace pas le disjoncteur divisionnaire ni le différentiel ; il s’agit d’un module qui s’ajoute pour offrir un troisième niveau de protection, ciblé sur un risque spécifique que les autres ne voient pas. Pour une sécurité maximale dans les zones sensibles, c’est un investissement pertinent.

Comment remplacer un tableau électrique à fusibles par des disjoncteurs modernes ?

Remplacer un vieux tableau à fusibles par un tableau moderne à disjoncteurs n’est pas une simple opération cosmétique. C’est une rénovation électrique complète qui vise à mettre l’ensemble de l’installation en conformité avec la norme NF C 15-100. La première étape, avant même de toucher un fil, est le repérage minutieux. Chaque fusible doit être identifié pour savoir quel circuit il protège. Cette phase est cruciale pour reconstruire le nouveau tableau de manière logique.

Après avoir consigné l’installation (coupure du disjoncteur d’abonné), la dépose de l’ancien tableau peut commencer. La mise à niveau implique l’installation d’une Gaine Technique Logement (GTL), cet espace dédié qui regroupe le panneau de contrôle, le tableau de répartition et le tableau de communication. Le nouveau tableau, plus grand, est ensuite fixé sur cette GTL. Vient alors le câblage. Les anciens fils sont connectés aux nouveaux disjoncteurs divisionnaires, en respectant impérativement le principe de dimensionnement (calibre du disjoncteur adapté à la section du fil).

Mais la plus grande différence réside dans l’ajout des protections qui étaient absentes : les interrupteurs différentiels 30mA. Chaque rangée du nouveau tableau doit être protégée par un interrupteur différentiel (Type A ou AC selon les circuits). La norme impose également un maximum de 8 disjoncteurs par différentiel. C’est aussi l’occasion de vérifier la présence et la qualité de la mise à la terre, sans laquelle la protection différentielle est inopérante. Cette transition est bien plus qu’un changement de matériel : c’est l’adoption d’une nouvelle philosophie de sécurité, où la protection des personnes devient une priorité absolue.

Pourquoi l’absence de différentiel 30mA est l’anomalie n°1 des diagnostics ?

Lors d’un diagnostic électrique obligatoire avant une vente ou une location, l’absence de protection différentielle 30mA en tête de l’installation est l’anomalie la plus fréquemment relevée, et de loin la plus grave. La raison est simple : les installations anciennes (avant 1991) n’en étaient pas pourvues, et de nombreuses rénovations partielles ont omis cet élément vital. Or, ce dispositif est la seule protection efficace contre les risques d’électrocution par contact indirect.

Pour comprendre son importance, il faut saisir ce que représente la valeur « 30mA ». Ce n’est pas un chiffre arbitraire. C’est le seuil internationalement reconnu à partir duquel un courant traversant le corps humain devient dangereux pour le cœur. Au-delà de 30 milliampères, le risque de fibrillation ventriculaire (un arrêt cardiaque) est réel. L’interrupteur différentiel mesure en permanence la différence entre le courant qui entre dans le circuit et celui qui en sort. Si une différence, même infime, de 30mA est détectée, cela signifie qu’une partie du courant « fuit » – potentiellement à travers le corps d’une personne touchant un appareil défectueux. Le dispositif coupe alors l’alimentation en une fraction de seconde, bien avant que le cœur n’ait le temps d’être affecté.

L’absence de ce « garde du corps » signifie qu’en cas de défaut, le seul élément de protection est le disjoncteur d’abonné (EDF), qui ne se déclenchera qu’à 500mA ou plus. C’est une valeur suffisante pour protéger l’installation globale, mais létale pour un être humain. Voilà pourquoi le différentiel 30mA n’est pas une option, mais la pierre angulaire de la sécurité des personnes en électricité domestique.

Diagnostic électrique obligatoire (type NFC 15-100) : votre installation est-elle sûre ?

Le diagnostic électrique, obligatoire en France pour la vente ou la location d’un logement dont l’installation a plus de 15 ans, n’est pas une simple formalité administrative. C’est un audit de sécurité complet, un véritable « contrôle technique » de votre installation. Son objectif est d’identifier les risques apparents qui pourraient compromettre la sécurité des occupants, en se basant sur les exigences fondamentales de la norme NF C 15-100. Il ne s’agit pas d’exiger une mise en conformité totale, mais de lister les points de danger critiques.

Le diagnostiqueur va vérifier une série de points clés : la présence d’un appareil général de commande et de protection (le disjoncteur d’abonné), la présence du fameux différentiel 30mA, la présence d’une liaison équipotentielle dans les salles d’eau (qui relie toutes les masses métalliques à la terre), et l’absence de matériels vétustes ou inadaptés à l’usage. Toute anomalie est consignée dans un rapport qui doit être remis à l’acquéreur ou au locataire.

Pour un autoconstructeur, l’enjeu est double. Non seulement une installation non conforme peut rendre la vente future plus compliquée, mais elle peut avoir des conséquences bien plus graves. En cas de sinistre (incendie, électrocution), si l’expertise révèle que l’installation n’était pas conforme aux règles de l’art et que cette non-conformité est la cause du dommage, l’assurance est en droit de refuser l’indemnisation. Comme le souligne l’association Promotelec, garante de la sécurité électrique, une installation sécurisée est aussi une protection juridique et financière.

Pour garantir une protection absolue de votre logement et de votre famille, la prochaine étape logique consiste à faire valider votre plan de câblage par un électricien qualifié avant toute mise sous tension, ou à faire réaliser un diagnostic complet si vous rénovez une installation existante.
